名稱： |
|
|
|
| 產品名稱： |
FFM62系列電磁流量計 |
| 產品類別： |
流 量 儀 表 系 列-電磁流量計
|
| 產品型號： |
FFM62系列 |
| 產品顏色： |
|
| 市場價： |
FFM62系列 |
|
|
產品描述：
|
電磁流量計結構及測量原理 |
|

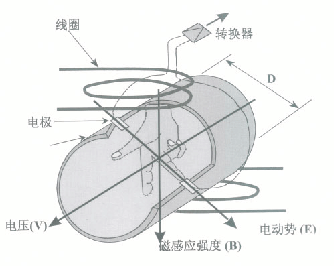

FFM62系列電磁流量計由傳感器和轉換器兩大部分組成。傳感器典型結構如下圖所示，測量管上下裝有勵磁線圈，由轉換器提供勵磁電流產生磁場充滿測量管道，一對或多對電極裝在測量管內壁（與磁場方向垂直）與液體接觸來檢測并引出感應電動勢，通過電纜送到轉換器進行信號處理。測量管內壁安裝有絕緣襯里，形成高阻抗非磁性測量管道。襯里與被測流體接觸，不同腐蝕性、磨損性和溫度的流體選用不同類型的襯里。 |
 |
FFM62型智能電磁流量計測量原理是基于法拉第電磁感應定律：導電液體在磁場中做切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：
E=KBVD
式中：
K---------------- 儀表常數
B---------------- 磁感應強度
V---------------- 測量管道截面內的平均流速
D --------------- 測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動在測量電極上感應出一個與平均流速成正比的電壓，由此可以得出通過管道的體積流量為：
Q=0.785DE / KB
式中：
Q---------------- 體積流量
E---------------- 感應電壓
由此式可知，當測量管結構、磁場磁感應強度一定時，體積流量與感應電勢成正比。測量出感應電壓就可得到流過管道的體積流量。將感應電壓信號通過一對或多對與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA、頻率信號或Hart協議通訊的輸出。
|
|
|
|
|
|
|
|
