渦街流量計的測量原理和信號處理電路構成 |
|
|
測量原理
渦街流量計是利用卡門渦街原理進行流量測量的。在測量管中垂直插入一個柱狀物時,流體通過柱狀物兩側就自然交替地產生有規則的旋渦(如下圖所示),這種旋渦列被稱為卡門渦街. 在d/D=0.281時，釋放的旋渦最穩定。（D為管道直徑。）卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關.可用下式表示: |
|
|
|
f=St·v/d
式中 f-卡門渦街的釋放頻率;
St-系數(稱為斯特羅哈數):
v-流速;
d-柱狀物寬度. |
|
|

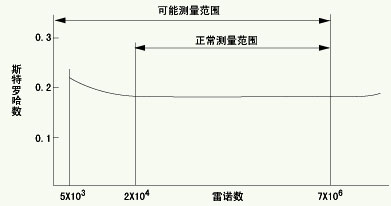

斯特羅哈數是渦街流量計的重要系數，在一定的雷諾數范圍內，斯特羅哈數接近常數。如下圖所示，在曲線的St=0.17平直部分，旋渦釋放頻率與流速成正比，檢出頻率f就可求得流速v，由v求出體積流量。
FFM63系列渦街流量計是一種應力式渦街流量計，其傳感器的旋渦釋放頻率是通過檢測傳感器(探頭)內部的壓電元件來檢出的。 |
|
|
|
|
轉換器電路構成 |

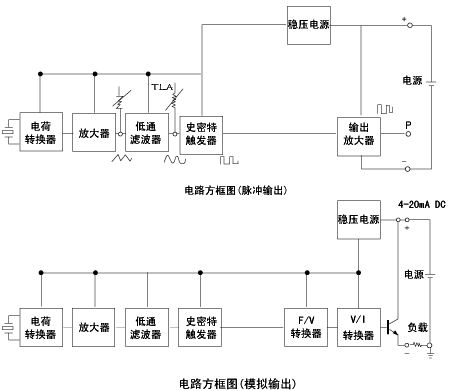

轉換器是將檢測元件檢測的微弱電信號（雜亂的正旋波）進行放大、濾波、整形等處理，輸出與流量成比例的脈沖信號或者轉換成標準4～20mA信號。FFM63系列渦街流量計的轉換器電路示意圖如下圖所示： |
|
|
|
·電荷轉換器：將壓電元件輸出的交變電荷經電荷轉換器轉換成與電荷量成比例的電壓。
·交流放大器、低通濾波器：進行信號放大及噪聲消除。
·從電荷轉換器輸出的波形：在低流速時，是管道振動等高頻噪聲形成的迭加波形；在高流速時，是由于差拍信號形成的包含低頻擺動的波形。低流速時（輸出電壓小）的高頻噪聲由于低通特性而被消除，在高流速的噪聲（輸出電壓大）隨著低通特性解除后具有的限幅特性而被抑制。
·史密特整形器：把旋渦頻率的檢測電壓轉換成一定幅度的脈沖信號。另外，史密特整形器電路對輸入，輸出信號具有滯后作用，能夠抑制由噪聲產生的振蕩。
·F/V轉換器：把史密特整形器輸出的脈沖信號轉換成和頻率成比例的摸擬電壓。
·V/I轉換器：把V/I轉換器的模擬輸出電壓轉換成4～20mADC的電流信號。
·脈沖輸出放大器：把史密特整形電路輸出的脈沖頻率放大。 |
|
